Lazer kesim makinesi üretim ekipmanı genellikle yüksek hassasiyetli ve yüksek verimli kesim sağlamak için birlikte çalışan birkaç temel bileşenden oluşur. Aşağıda ana üretim ekipmanı ve bileşenlerinden bazıları verilmiştir:
Lazer
Lazer kesim makinesinin, yüksek yoğunluklu lazer ışınının üretilmesinden sorumlu temel bileşeni.
Yaygın lazer türleri şunları içerir:
- CO₂ lazerler— metalleri ve metal olmayanları kesmek için uygundur
- Fiber lazerler— özellikle yansıtıcılığı yüksek metaller olmak üzere metal kesmeye uygundur
- Lazer diyotlar— düşük güçlü lazer kesim için kullanılır
Lazer Kafası
Lazer kafası, lazer ışınının odaklama ve kontrol cihazıdır. Lazer ışınını malzeme yüzeyine odaklamak ve kesme hassasiyetini sağlamak için kullanılan odaklama merceği, gaz nozulu ve mercek gibi bileşenleri içerir.
Modern lazer kafaları daotomatik odaklama yetenekleriKesim sonuçlarını garanti etmek için odak uzunluğunu malzemenin farklı kalınlıklarına göre otomatik olarak ayarlar.

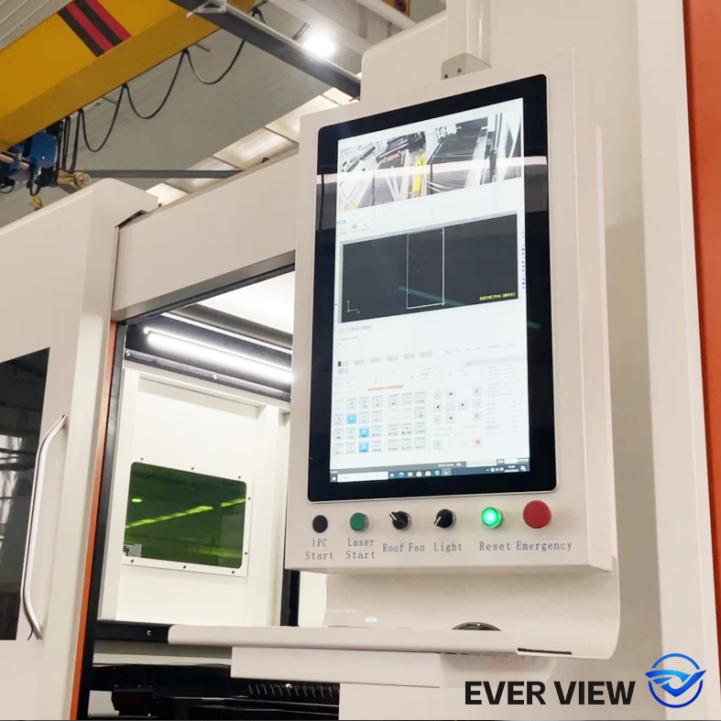

Kontrol Sistemi
Lazer kesim makineleri tipik olarak aşağıdakilerle donatılmıştır:Sayısal Kontrol (CNC) sistemiLazer ışınının konumu, kesme yolu ve hızı gibi parametreleri hassas bir şekilde kontrol edebilen.
Kontrol sistemi, kesme işleminin otomasyonunu ve verimliliğini sağlamak için lazer kafası, çalışma masası ve gaz sistemi gibi bileşenlerle birlikte çalışır.
Takım Tezgahı ve Çalışma Tezgahı
Takım tezgahı bölümü, genellikle aşağıdaki ekipmanlarla donatılmış olan malzemeyi destekler ve hareket ettirir:X, Y ve Z ekseni sürücüleriKesim sırasında hassas malzeme konumlandırmasını sağlamak için.
Çalışma masası genellikle şu şekilde tasarlanmıştır:ayarlanabilir yükseklikdeğişen kalınlıktaki malzemeleri barındırmak için ve bazılarıızgara yapısıKesim sırasında malzemenin deformasyonunu önlemek için.

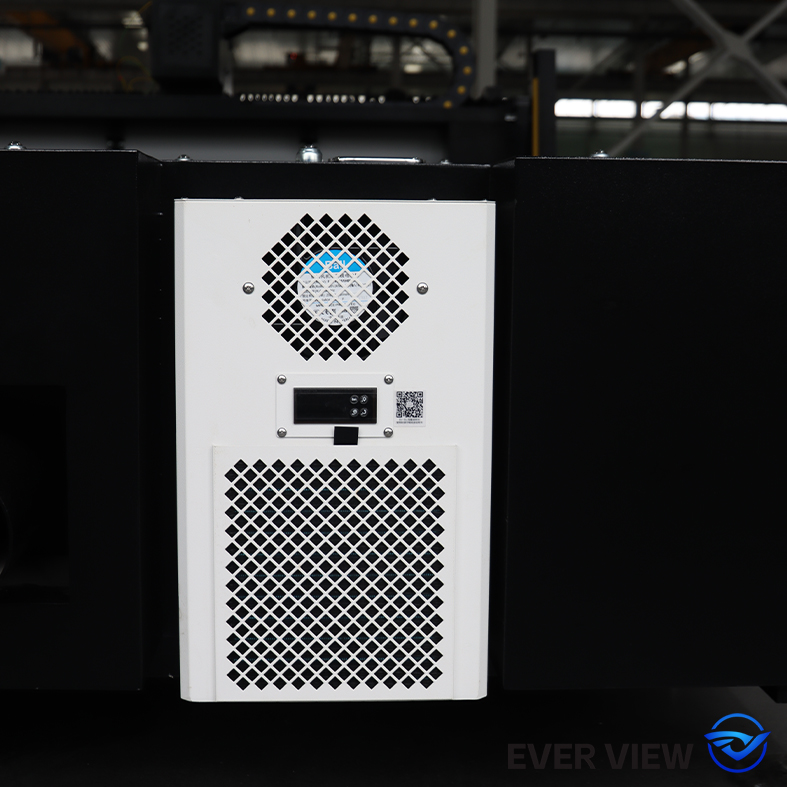

Soğutma Sistemi
Lazer ve kesme kafası, çalışma sırasında önemli miktarda ısı üretir, dolayısıyla ekipmanın stabilitesini korumak için bir soğutma sistemi gerekir.
💧 Su soğutmaGenellikle daha yüksek güçlü lazerler için kullanılır.
🌬️ Hava soğutmaDaha düşük güçlü veya kompakt sistemler için uygundur.
Yaygın soğutma yöntemleri arasında su soğutması ve hava soğutması bulunur. Su soğutma sistemleri genellikle daha yüksek güçlü lazerler için kullanılır.
Gaz Besleme Sistemi
Lazer kesimde genellikle kesme işlemine yardımcı olmak için nitrojen, oksijen, hava veya diğer gazlar kullanılır. Bu gazlar kesme sırasında oluşan cüruf veya dumanın giderilmesine yardımcı olur ve kesme etkisini artırır.
🔥 OksijenGenellikle kesme hızını artırmaya yardımcı olmak için karbon çeliğini kesmek için kullanılır.
❄️ AzotDaha ince bir kesim sağlamak amacıyla paslanmaz çelik gibi metallerin kesilmesinde kullanılır.
Duman Egzoz Sistemi
Kesme işlemi sırasında malzeme duman ve zararlı gazlar açığa çıkarır. Duman egzoz sistemi bu gazları toplayıp uzaklaştırarak temiz ve güvenli bir çalışma ortamı sağlar.
Bu sistem tipik olarak aşağıdakilerle donatılmıştır:yüksek verimli filtretoksik maddeleri ve parçacıkları uzaklaştırmak için.
Otomatik Malzeme Değiştirme Sistemiİsteğe bağlı
Bazı ileri teknoloji lazer kesim makineleri, kesme üretimini otomatikleştirmek için otomatik malzeme değiştirme cihazlarıyla donatılmıştır. Bu sistem, kesilmiş malzemeyi otomatik olarak kesilmemiş malzemeyle değiştirerek üretim verimliliğini artırır ve manuel müdahaleyi azaltır.
Kesim Yardımcı Ekipmanları
Lazer koruyucu kapaklar, güvenlik ekranları ve aydınlatma cihazları dahil olmak üzere bunlar operatörün güvenliğini sağlar ve çalışma ortamında görünürlüğü artırır.
Lazer koruyucu kapaklar Güvenlik ekranları Aydınlatma cihazları Görüş konumlandırma sistemi
Bazı ekipmanlar ayrıca birgörüş konumlandırma sistemiMalzeme sapmalarını otomatik olarak tespit etmek ve hassas kesme konumlandırmasını sağlamak için.
Lazer Kesim Makinesi Yazılımı
Yazılım bileşeni tipik olarak CAD çizimlerini kesim yolu talimatlarına (G kodu gibi) dönüştüren tasarım ve programlama yazılımını içerir.
Yazılım, kesme yolunu otomatik olarak optimize edebilir, kesme hızını kontrol edebilir, odak uzaklığını ayarlayabilir ve malzeme kesme sırasını yöneterek üretim verimliliğini artırabilir.
📐 Kesme yolunu optimize edin ⚡ Kesme hızını kontrol edin 🔍 Odak uzaklığını ayarlayın 📋 Kesme sırasını yönetin
📌
Özet
Lazer kesim makinelerinin üretim ekipmanı, lazer, lazer kafası, takım tezgahı, kontrol sistemi, soğutma ve gaz besleme sistemi ve duman tahliye sistemi gibi temel bileşenleri içerir. Üst düzey lazer kesim makineleri aynı zamanda otomatik malzeme değiştirme sistemleri ve diğer yardımcı ekipmanlarla da donatılabilir. Bu cihazlar hassas ve verimli kesme işlemleri gerçekleştirmek için birlikte çalışır.
