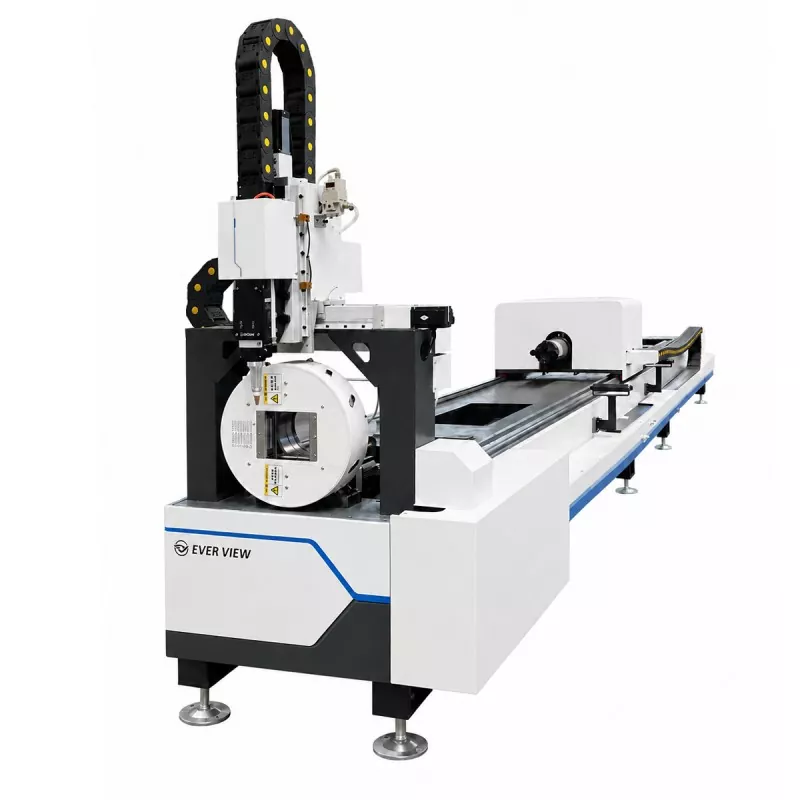

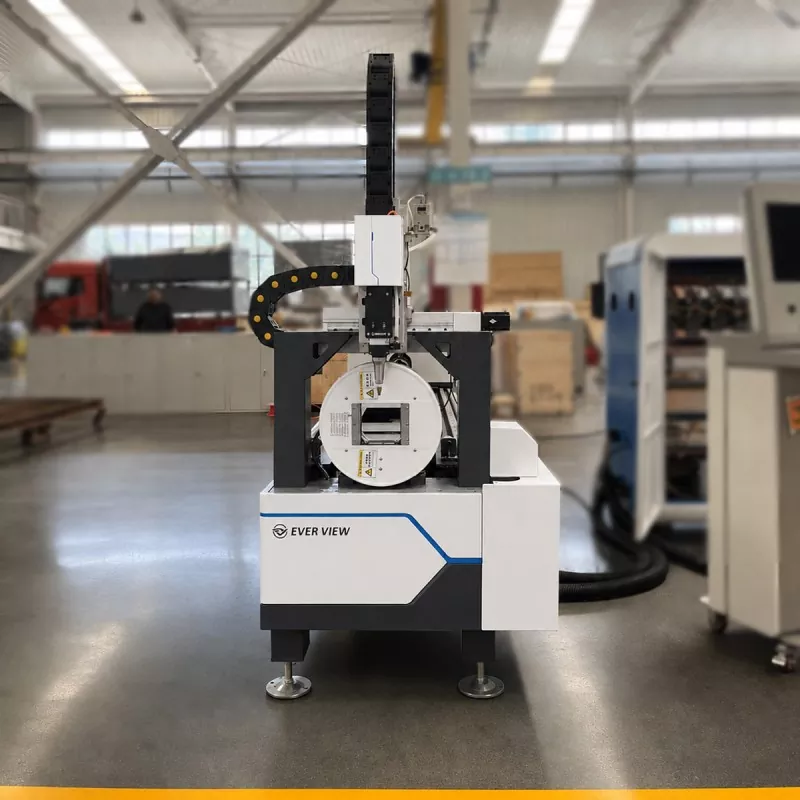

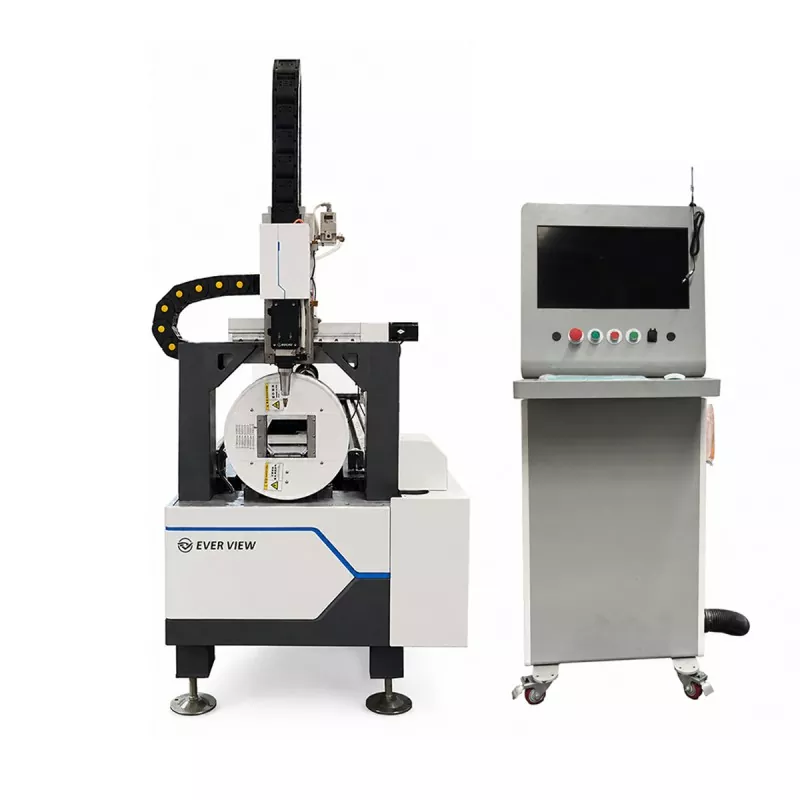

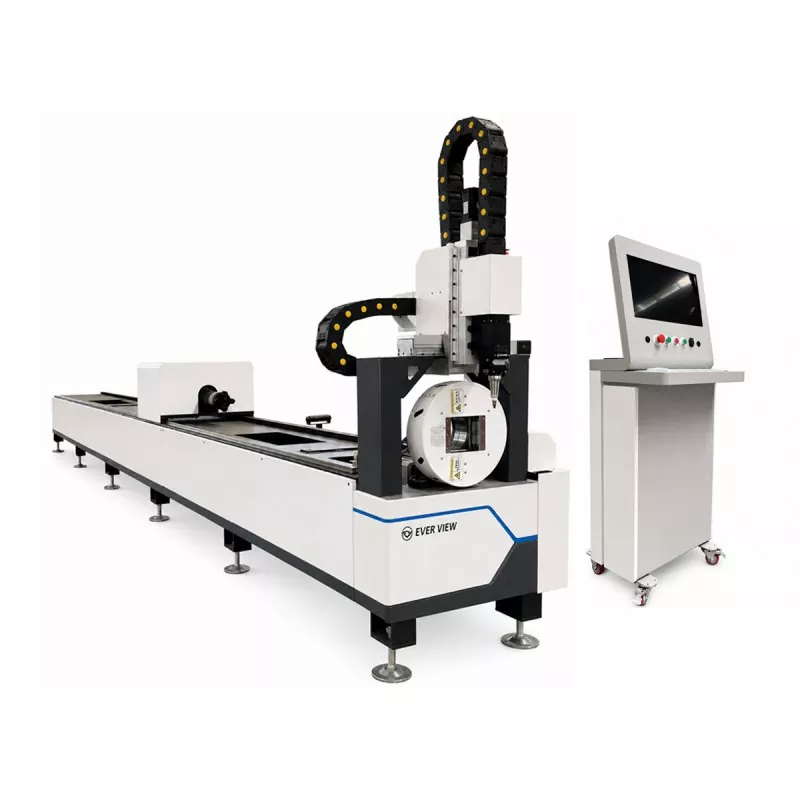

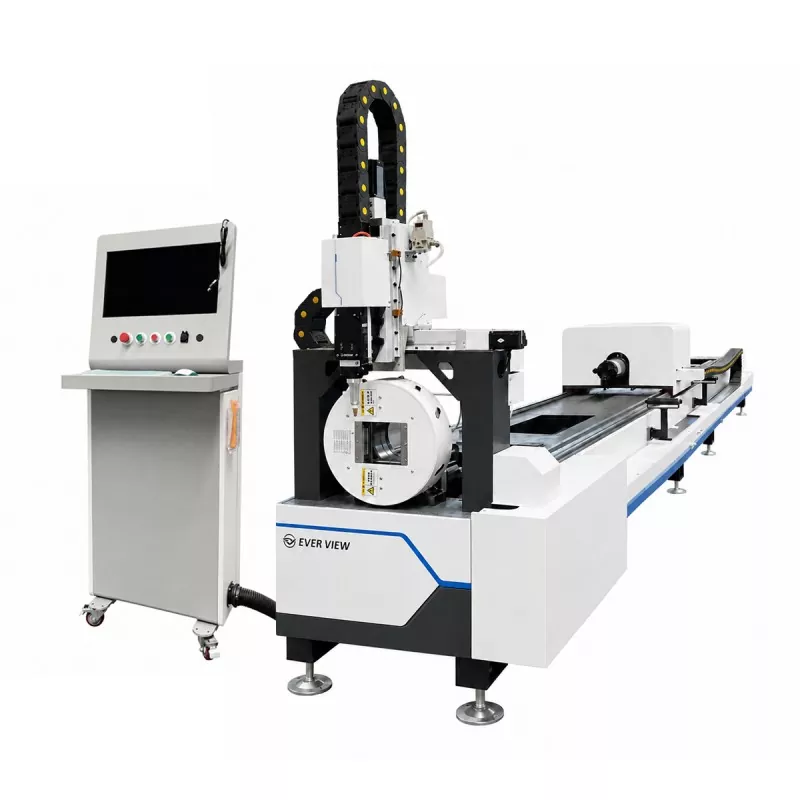

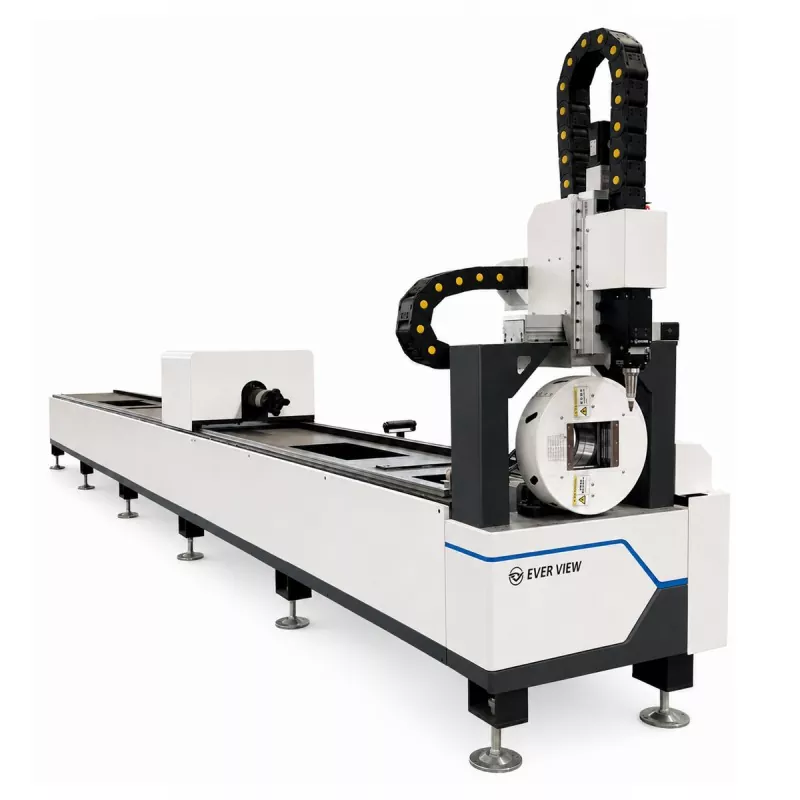

Ekonomik Fiber Lazer Boru Kesim Makinası

Ekonomik Fiber Lazer Boru Kesme Makinesi, programlanmış tek bir işlemde boru kesme, delik açma, kanal açma, kontur kesme ve uç düzeltme işlemlerini gerçekleştirebilir. Metal mobilyalar, fitness ekipmanları, otomotiv parçaları, tarım makineleri, inşaat yapıları ve genel metal imalatları için uygundur.

Makine konfigürasyonu ve kesim değerlendirmesi için bize boru boyutunu, malzemesini, kalınlığını, uzunluğunu ve çizimini gönderin.

Ürün Detayları

Pratik 3kW Tüp Lazer Kesim

EVER VIEW Ekonomik Fiber Lazer Boru Kesme Makinesi, gereksiz sistem karmaşıklığı olmadan güvenilir boru işlemeye ihtiyaç duyan alıcılar için tasarlanmıştır. 3kW lazer kaynağı kesme kapasitesi, işletme maliyeti ve uygulama esnekliği arasında pratik bir denge sağlar.

Referans olarak, uygun şekilde yapılandırılmış 3kW'lık bir sistem, uygun koşullar altında tipik olarak yaklaşık 10-12 mm'ye kadar karbon çelik boru duvarlarını ve yaklaşık 5-6 mm'ye kadar paslanmaz çelik boru duvarlarını kesebilir. Bu rakamlar garanti edilen limitlerden ziyade referans değerlerdir. Gerçek sonuçlar boru profiline, malzeme kalitesine, gaz basıncına, nozul seçimine, kesme hızına, kenar kalitesi gereksinimlerine ve makine konfigürasyonuna bağlıdır.

Lazer tüp kesmeye başlayan atölyeler, özel tüp işleme ekipmanı ekleyen fabrikalar ve küçük veya orta ölçekli siparişleri işleyen üreticiler için uygundur.

Malzemeye Göre Referans Kesme Kalınlığı

Aşağıdaki değerler yaygın boru uygulamaları için genel referans aralıklarıdır:

Küçük çaplı borular, karmaşık profiller, yüksek hızlı üretim veya sıkı kenar kalitesi gereksinimleri için maksimum pratik kalınlık daha düşük olabilir. Nihai onaydan önce alıcının gerçek borusunu kullanarak bir kesme testi yapılması önerilir.

Malzemeye Göre Referans Kesme Hızları

Kesme hızı, duvar kalınlığına, malzeme kalitesine, boru şekline, kesme gazına, nozül çapına, odak konumuna ve gerekli kenar kalitesine göre değişir. Aşağıdaki değerler, yaygın olarak kullanılan boru malzemelerinin düz bölümleri için genel referans aralıklarıdır:

Bu hızlar yalnızca ön değerlendirme içindir. Delik açma, kanal açma, keskin köşeler, küçük konturlar ve uç düzeltme normalde düz çizgi kesmeye göre daha düşük hızlar gerektirir. Alıcılar, makine konfigürasyonlarını karşılaştırırken hem kesme hızını hem de bitmiş kenar kalitesini değerlendirmelidir.

Diğer Lazer Güç Seçenekleri ile Karşılaştırma

Lazer gücü, tek başına maksimum güç yerine, gerekli malzeme kalınlığına, üretim hızına ve iş yüküne göre seçilmelidir.

2kW'lık bir makineyle karşılaştırıldığında 3kW'lık model genellikle orta kalınlıktaki borular için daha geniş bir işleme aralığı ve daha yüksek üretkenlik sağlar. 4kW'lık bir makine ile karşılaştırıldığında, genellikle daha düşük bir yatırım ve daha ekonomik bir çalışma sunarken, bir miktar hız ve maksimum kalınlık kapasitesinden de vazgeçer.

Esas olarak ince duvarlı mobilya borularını işleyen alıcılar için 2kW'lık bir sistem yeterli olabilir. Orta kalınlıkta karbon çeliği ve paslanmaz çelik boruları içeren karışık siparişler için 3kW genellikle pratik bir seçimdir. Daha kalın boruların veya yüksek hacimli siparişlerin sürekli üretimi için 4kW'lık bir konfigürasyon daha iyi üretkenlik sağlayabilir.

Boru Boyutu ve Malzeme Aralığı

Ekonomik Fiber Lazer Boru Kesim Makinesi, nihai konfigürasyona göre yuvarlak, kare, dikdörtgen ve seçilmiş özel profilleri destekler. Uygulanabilir malzemeler arasında karbon çeliği, paslanmaz çelik, galvanizli çelik, alüminyum ve diğer lazerle kesilebilen metaller bulunabilir.

Gerçek kesme aralığı malzeme kalitesine, duvar kalınlığına, boru profiline, kesme gazına, gerekli kenar kalitesine ve üretim hızına bağlıdır.

Üretim Esnekliği

Dijital programlama, operatörlerin her tasarım için özel mekanik takım hazırlamaya gerek kalmadan boru uzunluklarını, delik konumlarını, konturlarını ve uç şekillerini değiştirmesine olanak tanır. Bu, makineyi tekrarlı üretim, özelleştirilmiş imalat, prototipler ve karışık siparişler için uygun hale getirir.

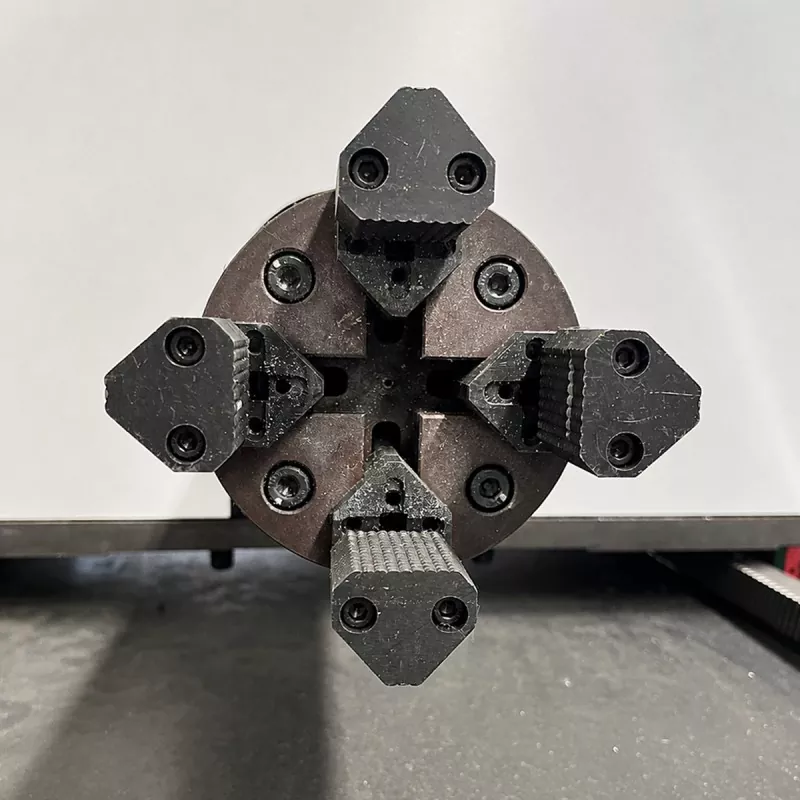

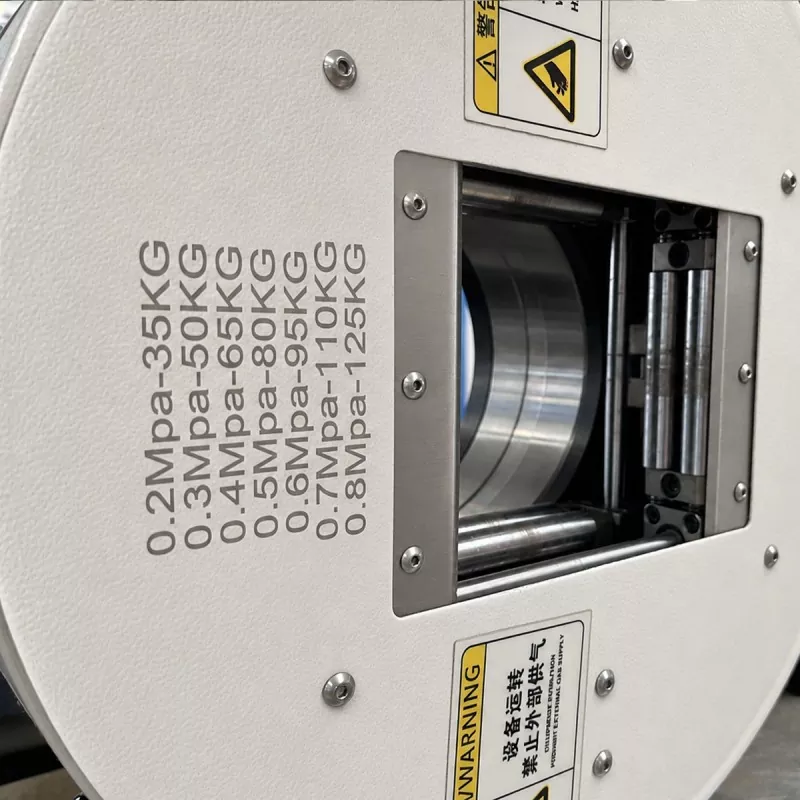

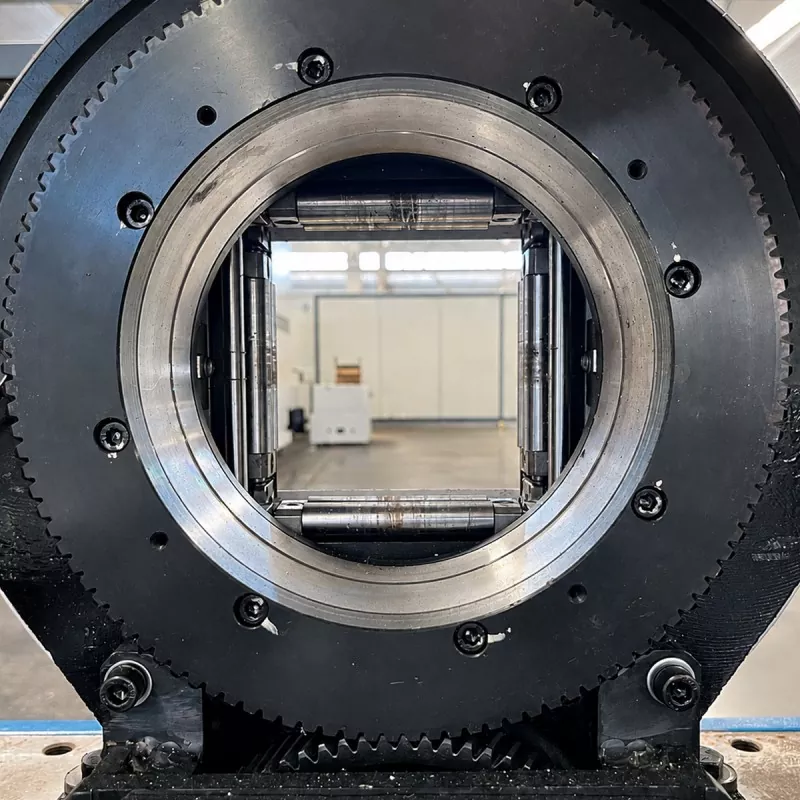

Üniversal Ayna Sistemi

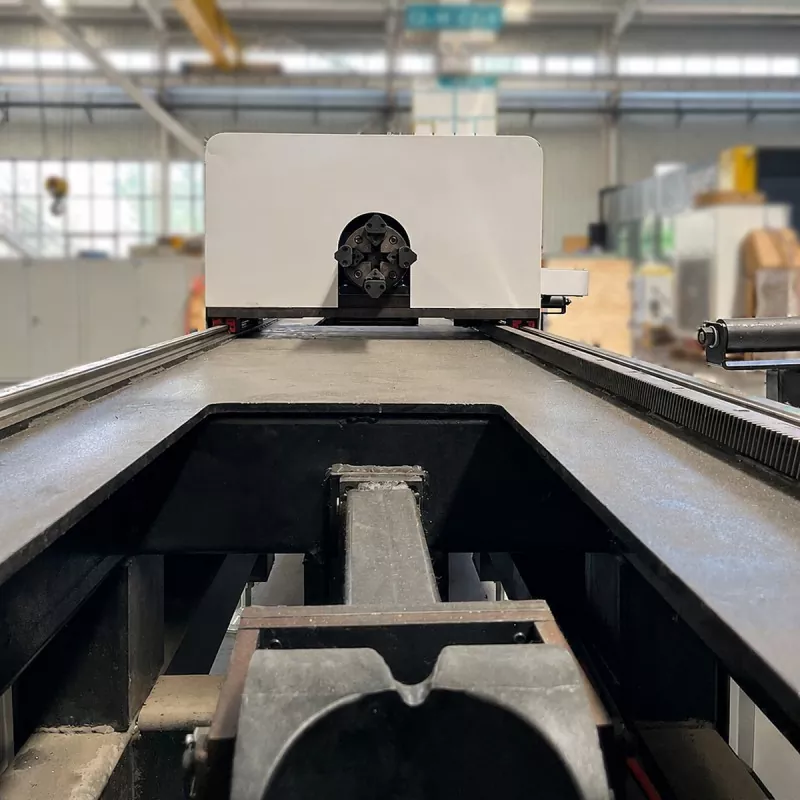

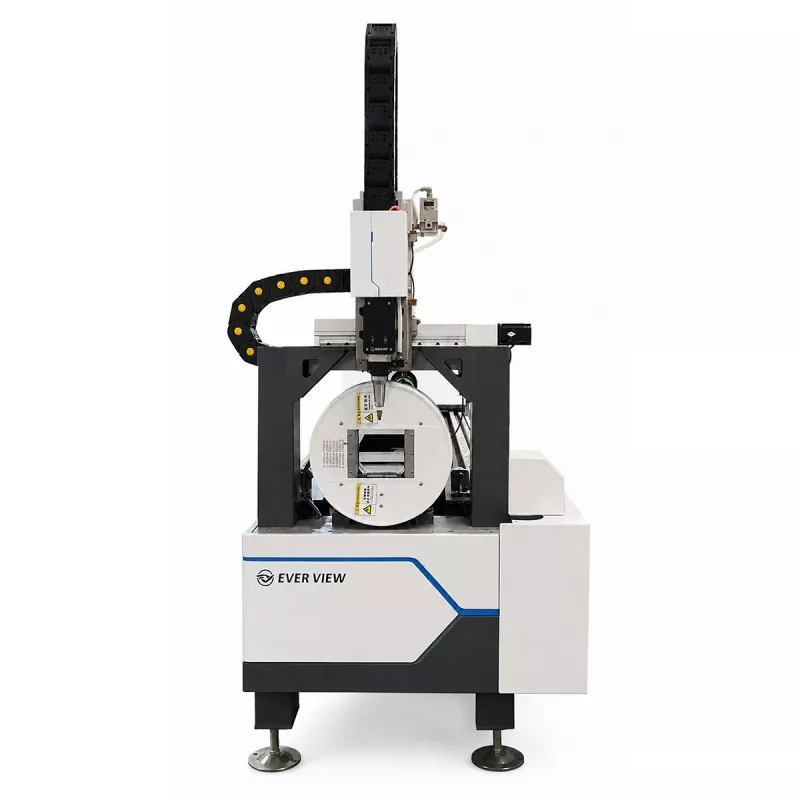

Üniversal ayna, yuvarlak ve kare boruları barındırarak farklı iş parçaları arasındaki fikstür değişikliklerini azaltmaya yardımcı olur. Stabil kelepçeleme, deliklerin, yarıkların, konturların ve borunun birden fazla tarafındaki kesimlerin doğru şekilde kesilmesini destekler.

Ayna hızı 120 rpm'ye kadar ulaşabilir.

Azaltılmış İkincil İşlemler

Makine, uygun parçalar için ölçümle ilgili hazırlık, kesme, delme, kanal açma ve uç kesme işlemlerini programlanmış tek bir işlemde birleştirebilir. Bu, manuel markalamayı, tekrarlanan bağlamayı, iş parçası transferlerini ve ikincil işlemeyi azaltabilir.

Gerçek iyileştirme boru geometrisine, malzemeye, üretim hacmine ve mevcut iş akışına bağlıdır.

Uygulama Alanları

Ekonomik Fiber Lazer Boru Kesim Makinesi, masalar, sandalyeler, raflar, yatak çerçeveleri ve diğer boru şeklindeki mobilya bileşenleri gibi metal mobilya uygulamaları için uygundur.

Fitness ekipmanları için spor salonu ekipmanlarında kullanılan çerçeveleri, braketleri, destekleri ve bağlantı parçalarını işleyebilir.

Otomotiv bileşeni üretiminde seçilen boru şeklindeki yapılar, braketler, destekler ve fabrikasyon araç parçaları için kullanılabilir.

Tarım makineleri için tipik uygulamalar arasında çerçeveler, koruyucular, destekler ve bağlantı bileşenleri bulunur.

İnşaat yapısı imalatında yapısal boruları, korkulukları, destekleri ve çerçeve bileşenlerini işleyebilir.

Genel metal imalatına yönelik makine, özelleştirilmiş parçalar, prototipler, fason üretim ve karışık siparişler için uygundur.

İşletme ve Bakım Özellikleri

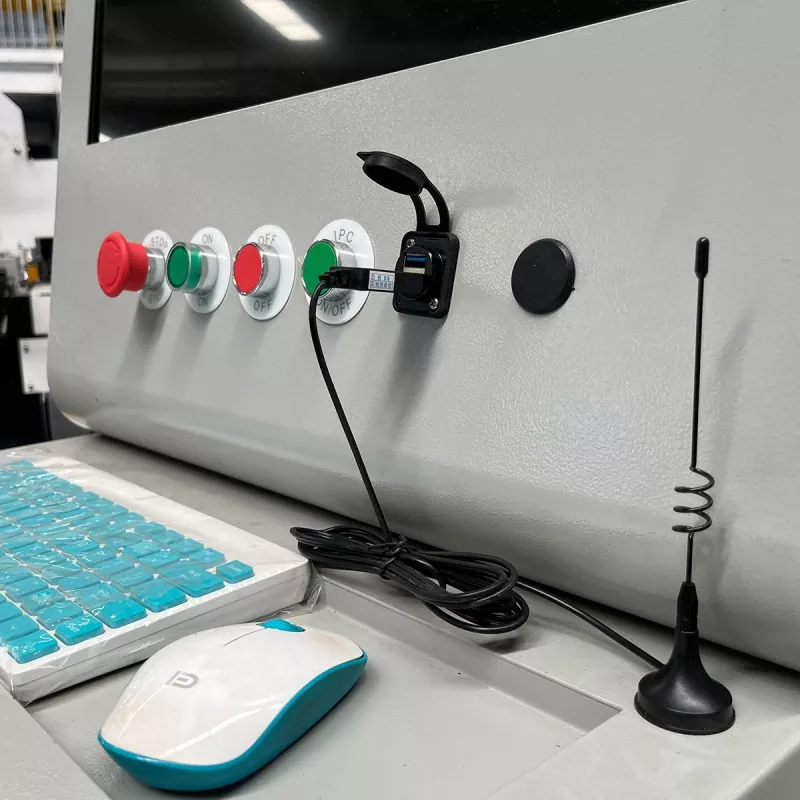

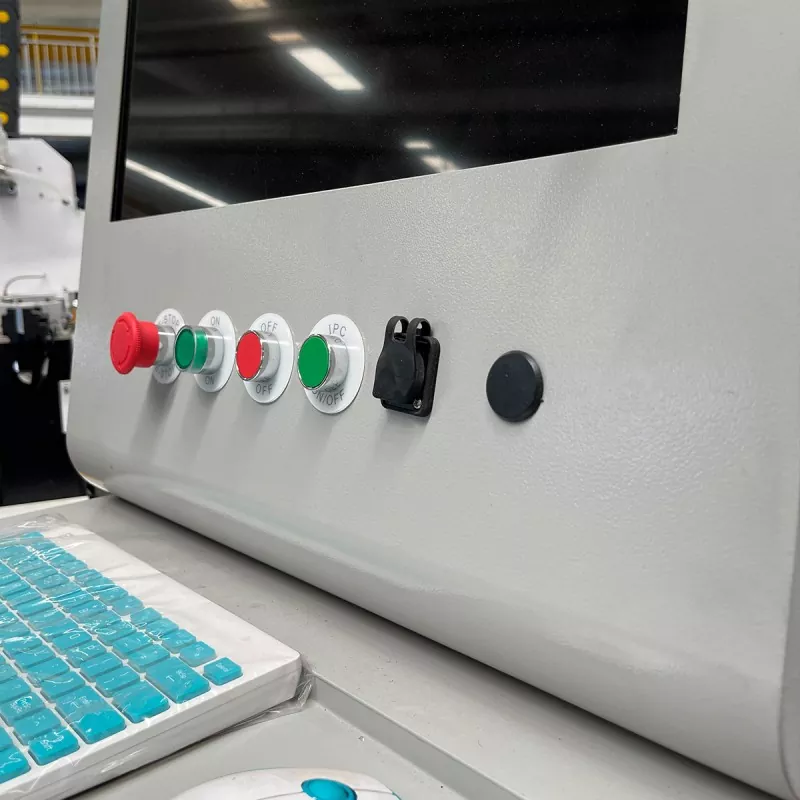

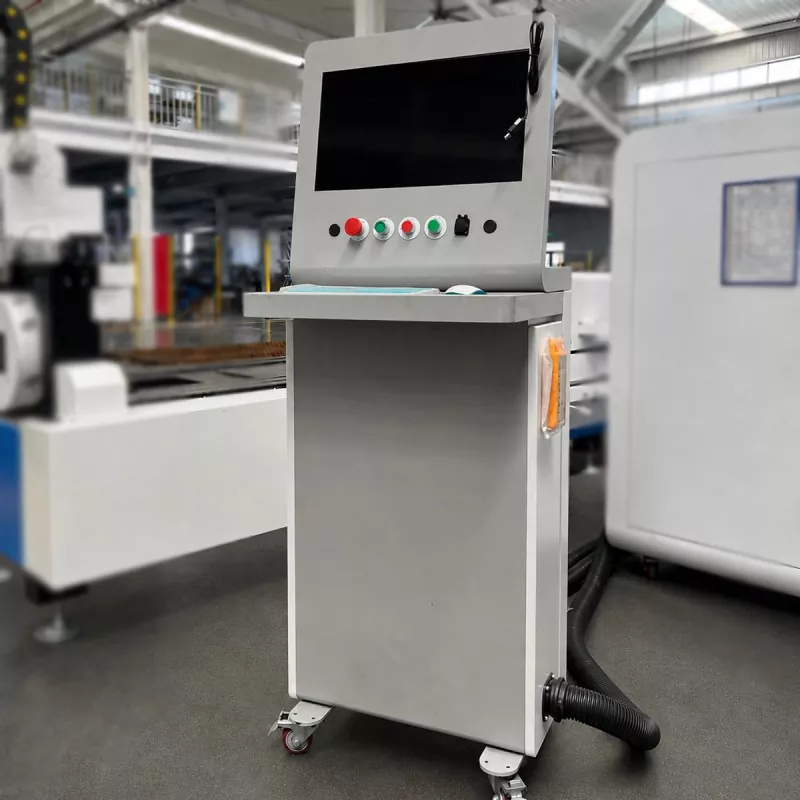

Makine, günlük çalışma ve inceleme için yükleme alanına, ayna sistemine ve kesme bölgesine erişim sağlar. Operatörler programları üretim çizimlerine göre değiştirebilirler; bu da sık sık ürün değiştiren üreticiler için faydalıdır.

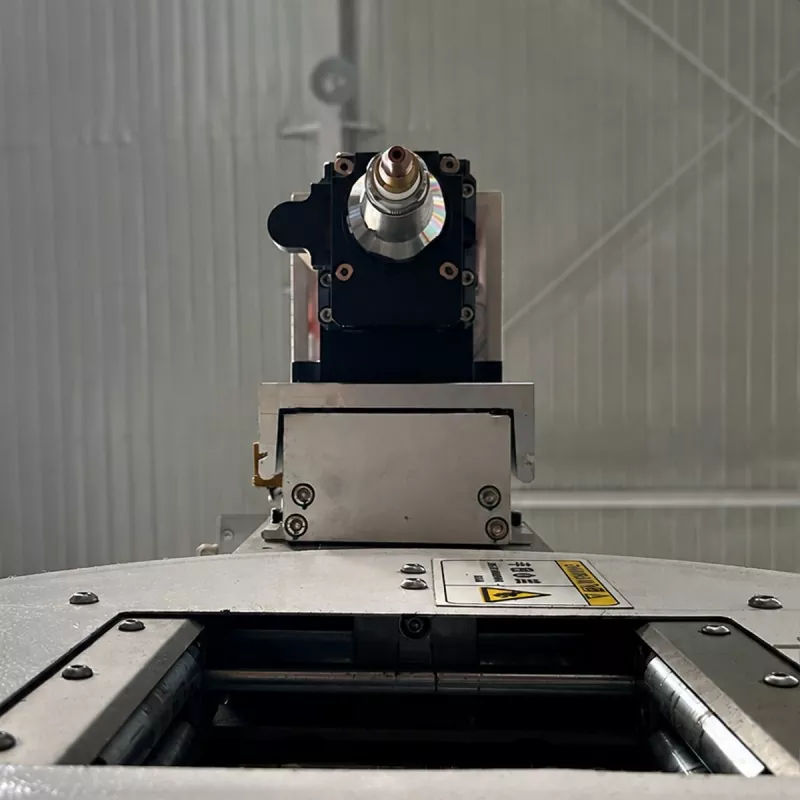

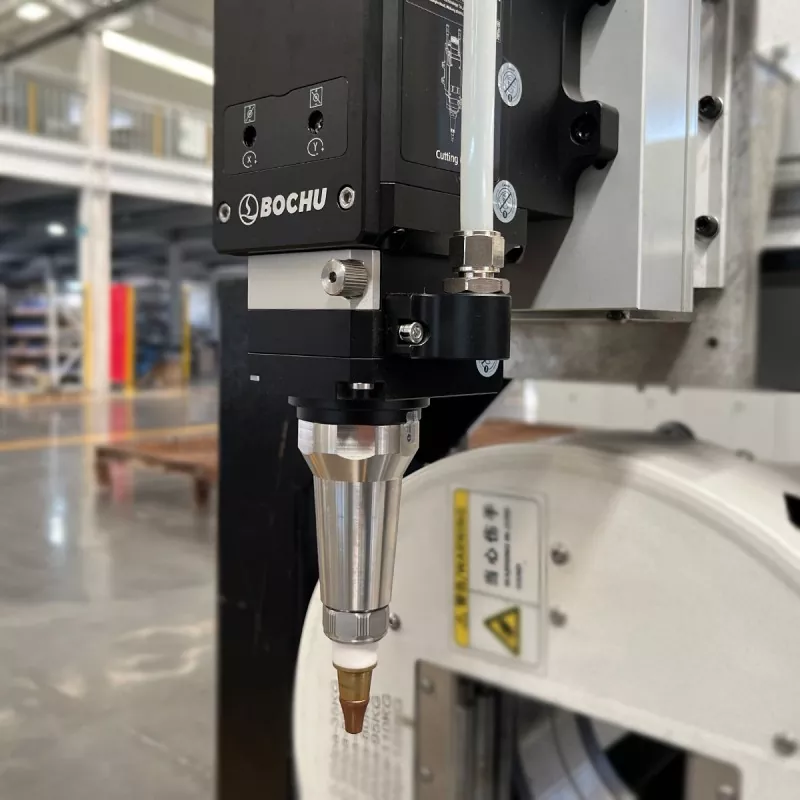

Rutin bakım aynanın, kılavuz bileşenlerin, kesici kafa korumasının, soğutma sisteminin, gaz sisteminin, yağlama noktalarının ve elektrik bağlantılarının incelenmesini ve temizlenmesini içermelidir. Nozullar, koruyucu lensler ve diğer sarf malzemeleri kontrol edilmeli ve gerektiğinde değiştirilmelidir.

Makine Konfigürasyonu

Nihai konfigürasyon, tek başına lazer gücüne göre değil, fiili uygulamaya göre seçilmelidir.

Fiyat teklifi talep etmeden önce, alıcılar boru şeklini ve boyutlarını, maksimum ve minimum boru boyutunu, boru uzunluğunu, malzemesini ve duvar kalınlığını, beklenen üretim hacmini, tipik parça çizimlerini, gerekli kesme hızını, kenar kalite gereksinimlerini, atölye alanı ve güç kaynağını, kesme gazını ve yardımcı ekipmanı doğrulamalıdır.

Nihai ekipman seçiminden önce, alıcının gerçek malzemesine ve çizimlerine dayalı bir kesim numunesi alınması tavsiye edilir.

Teknik Özellikler

Nihai kesme kalınlığı ve hızı malzemeye, boru boyutlarına, et kalınlığına, kesme gazına, gerekli kenar kalitesine ve üretim hedefine göre doğrulanmalıdır.

Sıkça Sorulan Sorular

Makine hangi malzemeleri işleyebilir?

Karbon çeliği, paslanmaz çelik, galvanizli çelik, alüminyum ve diğer uygun lazerle kesilebilen metaller için yapılandırılabilir. Gerçek yetenek, malzeme kalitesine, kalınlığa, boru profiline, kesme gazına ve kenar kalitesi gereksinimlerine bağlıdır.

Maksimum kesme kalınlığı nedir?

Genel bir referans olarak, 3kW modeli uygun koşullar altında yaklaşık 10–12 mm'ye kadar karbon çelik boru duvarlarını ve yaklaşık 5–6 mm'ye kadar paslanmaz çelik boru duvarlarını işleyebilir. Bu değerler evrensel sınırlar değildir. Gerçek performans, alıcının malzemesi, boru boyutları ve gerekli kenar kalitesi ile test edilerek doğrulanmalıdır.

Makine hangi kesme hızına ulaşabilir?

Yaygın olarak kullanılan ince ve orta kalınlıktaki borular için referans hızları, malzemeye ve kalınlığa bağlı olarak yaklaşık 0,5 ila 8 m/dak arasında değişebilir. Örneğin 2 mm karbon çeliği yaklaşık 4–8 m/dk hıza ulaşabilirken, 6 mm paslanmaz çelik yaklaşık 0,5–1,2 m/dk hıza ulaşabilir. Delik açma, kanal açma, köşeler ve karmaşık konturlar genellikle daha düşük hızlar gerektirir.

Hangi tüp şekillerini kesebilir?

Standart uygulama yuvarlak, kare ve dikdörtgen boruları içerir. Seçilen özel profiller, boyutları ve kelepçeleme gereklilikleri onaylandıktan sonra da mümkün olabilir.

Maksimum tüp boyutu nedir?

Maksimum boru çapı 120 mm, maksimum boru uzunluğu ise 6100 mm'dir. Kullanılabilir aralık boru şekline, duvar kalınlığına, yükleme yöntemine ve son konfigürasyona göre onaylanmalıdır.

Delikleri ve yarıkları kesebilir mi?

Evet. Ekonomik Fiber Lazer Boru Kesme Makinesi, boruları uzunlamasına kesmenin yanı sıra delik açma, kanal açma, kontur kesme ve uç düzeltme işlemlerini de gerçekleştirebilir.

Uygulamam için 3kW yeterli mi?

3kW'lık bir lazer kaynağı birçok yaygın tüp işleme uygulaması için uygundur. Genellikle orta kalınlıktaki tüpler için 2kW'lık bir sistemden daha yeteneklidir ve orta düzey üretim gereksinimleri için 4kW'lık bir sistemden daha ekonomiktir. Doğru seçim malzemeye, kalınlığa, boru boyutuna, kesme hızına, üretim hacmine ve kenar kalitesine bağlıdır. Alıcılar değerlendirme için gerçek iş parçası bilgilerini sağlamalıdır.

2kW mı, 3kW mı yoksa 4kW mı seçmeliyim?

Çoğu işin ince duvarlı tüpler içerdiği ve yatırım kontrolünün öncelikli olduğu durumlarda 2kW'yi seçin. Yaygın olarak kullanılan karbon çeliği, paslanmaz çelik ve galvanizli boru uygulamalarının dengeli bir aralığı için 3kW'ı seçin. Daha yüksek üretim hızı, daha kalın malzemeler veya sürekli ağır hizmet çalışması gerektiğinde 4kW'yi seçin.

Hangi doğruluğu sağlayabilir?

Belirtilen konumlandırma doğruluğu ±0,03 mm'dir ve tekrar konumlandırma doğruluğu ±0,03 mm'dir. Gerçek parça doğruluğu aynı zamanda borunun düzlüğüne, bağlamaya, makine kalibrasyonuna, kesme parametrelerine ve program ayarlarına da bağlıdır.

Üretici Desteği

EVER VIEW, müşterilere makine seçimi, konfigürasyonu, uygulama değerlendirmesi, numune kesimi ve sevkiyat öncesi hazırlık konularında destek olur.

Müşteriler teknik inceleme için boru boyutlarını, malzemesini, kalınlığını, üretim gereksinimlerini ve çizimlerini sağlayabilirler. Özel tüp işleme ihtiyaçlarına göre özelleştirilmiş konfigürasyonlar da tartışılabilir.

Neden Bu Makineyi Seçmelisiniz?

Bu ekonomik 3kW tüp lazer kesici, yatırım, işleme kapasitesi ve günlük kullanılabilirlik arasında pratik bir denge sunar. Yaygın metal borular için fiber lazer çözümüne, karbon çeliği için yaklaşık 10–12 mm ve paslanmaz çelik için 5–6 mm referans kesme kapasitesine, esnek dijital programlamaya, evrensel bağlamaya ve azaltılmış ikincil işlemlere ihtiyaç duyan alıcılar için uygundur.

2kW'lık bir makineyle karşılaştırıldığında orta kalınlıktaki malzemeler için daha fazla kapasite sağlar. 4kW'lık bir makine ile karşılaştırıldığında maksimum kalınlık veya sürekli yüksek hızlı üretime ihtiyaç duymayan alıcılar için daha ekonomik bir çözüm sunabilmektedir.

Kesme Testi Talep Edin

Boru kesme makinesinin seçimi, yalnızca teknik özelliklerden ziyade gerçek iş parçalarına dayandırılmalıdır.

Uygulama değerlendirmesi ve makine konfigürasyonu için boru boyutunu, malzemesini, kalınlığını, uzunluğunu, üretim hacmini, gerekli kesme hızını ve parça çizimini EVER VIEW'a gönderin.
